太陽能防雷接地設計
1）直擊雷防護

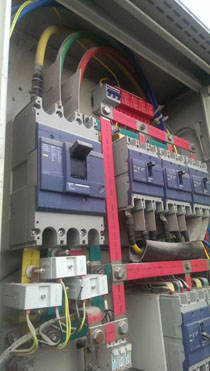

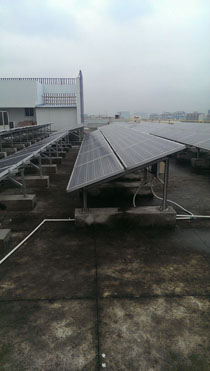

（1）光伏電池方陣區域直擊雷防護：

根據項目場地的地形特征和地質特點，在光伏陣列區域不單獨設置避雷針，僅在光伏發電組件支架頂部安裝短小的避雷針進行直擊雷防護。

（2）其他區域直擊雷防護：

在各逆變升壓配電室、高低壓配電室、綜合樓等建筑物屋頂設置避雷帶用于直擊雷防護。交流側的直擊雷防護按照電力系統行業標準《交流電氣裝置的過電壓保護和絕緣配合》進行，在10kV線路上設置避雷線。

2）感應雷防護：

采取接地、分流、屏蔽、均壓等電位等方法對感應雷進行有效的防護，以保證人身和設備的安全。

（1）光伏電池方陣接地措施：

在電站接入系統方案審查確認后，將按照規范和電站10kV側短路水平，對光伏電池方陣，擬設置水平接地帶和垂直接地極相結合的接地網。將安全接地、工作接地統一為一個共用接地裝置，接地電阻值按不大于4Ω考慮。沿光伏電池方陣四周采用－40×6熱鍍鋅扁鋼設置一圈水平接地帶，接地體埋設深度不小于0.5～0.8米。光伏電池生產廠家在光伏電池板鋁合金外框上留有用于安裝接地線的螺栓孔位置，安裝時用接地線將電池板鋁合金外框和電池板支架可靠導通，所有支架采用等電位與水平接地帶連通，并根據現場情況，選擇合適的位置，采用熱鍍鋅角鋼或其他導電性能良好的材料設置垂直接地極。接地裝置的接地電阻、接觸電壓和跨步電壓滿足規程要求，盡可能使電氣設備所在地點附近對地電壓分布均勻。

（2）其余設備的接地措施：

（a）逆變升壓配電室的主筋與接地網可靠連通。

（b）對所有交、直流電力電纜的接頭盒、終端頭和可觸及的電纜金屬護層和穿線的鋼管應可靠接地；電纜槽盒、支架、橋架、給排水管道、各級直流匯流箱、配電柜外殼等金屬物用熱鍍鋅扁鋼接入接地網。

（c）低壓配電柜、UPS屏交流側的接地按照電力系統行業標準《交流電氣裝置的接地》進行。

（3）分流措施：

目前，在感應雷的防護中，電涌保護器的使用已日趨頻繁，它能根據各種線路中出現的過電壓、過電流及時做出反應，在短時間內將線路上因感應雷產生的大量浪涌電流釋放到地網，使設備各點之間電位差大致不變，從而達到保護電氣設備的目的。針對感應雷瞬時能量較大的特點，根據IEC國際標準對能量逐級吸收的理論，需要做多級防護，應在供電線路的各部位(防雷區交接處)逐級安裝電涌保護器，以消除雷擊過電壓。

對于沿直流輸入線侵入的感應雷，在光伏電池方陣的各級直流匯流箱內，分別在正極對地、負極對地間安裝電涌保護器；在逆變器直流輸入端的正極對地、負極對地、正極對負極之間安裝電涌保護器，實現共模和差模保護；電站交流側雷擊感應過電流均采用避雷器的方式進行分流，在電站10kV出線側均裝設氧化鋅避雷器。

（4）等電位連接：

等電位連接的目的，在于減少需要防雷的空間內各金屬部件和各系統之間的電位差。穿過各防雷區交界的金屬部件和系統，以及在一個防雷區內部的金屬部件和系統，都應在防雷區交界處做等電位連接；應采用等電位連接線、扁鋼和螺栓緊固的線夾做等電位連接。
